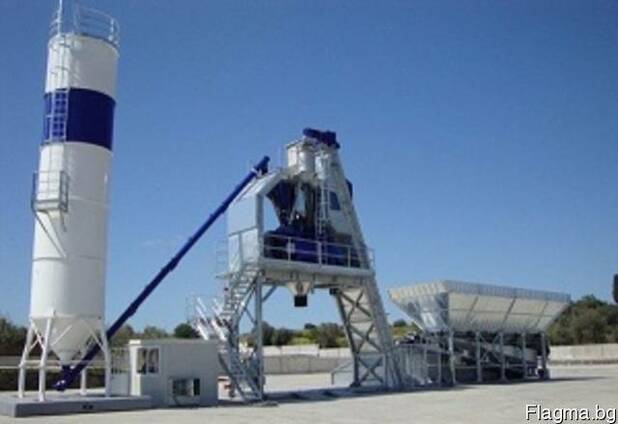

Мобилен бетонов завод SUMAB F-130 (130 m3/h) Швеция

Мобилна (бързо сглобяема) бетоносмесителна инсталация F-130 (130 м³/ч) от шведската компания SUMAB.

Луксозна бетоносмесителна инсталация с бързо сглобяем дизайн и капацитет 130 м³/ч.

Технически характеристики:
Инертни бункери. 4 отделения (3200 x 4300 мм всяко).

8 дозиращи клапана със смазани бутала в отворите.

4 пневматични цилиндъра с амортисьори в края на хода и високоскоростно нулиране за 8 дозиращи клапана (диаметър 100 мм, ход 250 мм) с алуминиев корпус.

Общ обем: 85 м³ (120 м³ подреждащи се).

Дозатор за цимент.
Има геометричен капацитет 2 м³, отваря се електропневматично чрез дроселова клапа, задействана от пневматичен цилиндър с алуминиев корпус (диаметър 63 мм, ход 150 мм), и система за аериране.
Оборудван със система за претегляне с три датчика за натоварване от 1500 кг - клас C3.

Поцинкован дозатор за вода, чист или за многократна употреба, с геометричен капацитет от 1 м³, електропневматично отварян чрез дроселова клапа, задействана от пневматичен цилиндър с алуминиева външна част, и система за зареждане с един датчик за натоварване от 1000 кг - клас C3.

Два плюс два вибратора с двойна платформа със сила на разбъркване 200 кг, монтирани между дюзите на първия и втория бункер за пясък. Един плюс един вибратор с платформа със сила на разбъркване 200 кг, монтиран в дозиращия блок.

Товарен конвейер.

Капацитет: 260 м³/час.
Дължина на острието: 22 000 мм, ширина: 800 мм - клас 315 - дебелина: 4+2 - 3 остриета (обща дебелина: 9 мм).
Тройни самосмазващи се ролкови лагери с диаметър 89 мм. Електрически контролен панел.

Електрически контролен панел за бетоносмесителната инсталация. Размери: дължина: 1100 x дебелина: 400 x височина: 2100.

Степен на защита IP 55, синоптичен контролен панел с цветни превключватели, бутони и индикаторни светлини. Предпазен краен изключвател.
Електронен спомагателен модул за безопасност, магнитотермична защита.
Стартиране с ключ. Амперметър и волтметър.
Клемен блок за кабелни връзки.

Използвано оборудване:

Пневматична система Telemecanique: 1 компресор с резервоар от 700 литра и 2 двигателя, всеки с мощност 4 kW - дебит на въздуха 1028 л/мин - 11 бара - електрически контролен панел, разположен в линия с компресора.

1 поцинкована тръба за подаване на въздух за 4 пневматични цилиндъра.

Бетонобъркачка:

Двувалов хоризонтален миксер MEB 4500/3000 с капацитет 4500 л,
с капацитет 3000 л/партида,
има следните технически характеристики:
- 2 електродвигателя с мощност 55 kW (70 к. с.).
- Два противоположно въртящи се вала, синхронизирани един с друг, с предпазни съединители за смесителните валове със заключване и защита против хлъзгане.

- Долна броня, изработена от 15 мм дебели плочи Hardox 500 HB, компактна по размер, лесно сменяема за поддръжка.

- Странична броня, изработена от 15 мм дебели плочи Hardox 500 HB. - Чугунени държачи за лопатки, закрепени с болтове към валовете.

- Странични скрепери, изработени от хромирана сплав 750 HB. - 18 смесителни лопатки, изработени от твърда хромирана сплав 750 HB. Профилираните лопатки са фиксирани и се държат перпендикулярно на плочите на контейнера.

- Странични скрепери, изработени от хромирана сплав 750 HB.

Индустриален компютър Betonwin 3 с принтер + Siemens или IBM PC + 22-инчов LCD монитор + принтер. 5000 формули (разширяеми), управление на данни за поръчки и доставки, подготовка на транспортни документи в италиански стандартен формат и възможност за подготовка по клиентски формуляри, запис във формат ASCII и безплатен трансфер към всяка друга система за фактуриране, отчитане на 3000 клиенти и доставчици, 5000 срещи и фактури със съответните данни за цикъла в паметта, отпечатване на данни за цикъла, автоматично управление на склада за суровини, производствен отчет, запис на аларми, 9 нива на достъп на потребителите с различни пароли.
